WiFi turvakontrolli seade

Seadmete tutvustus

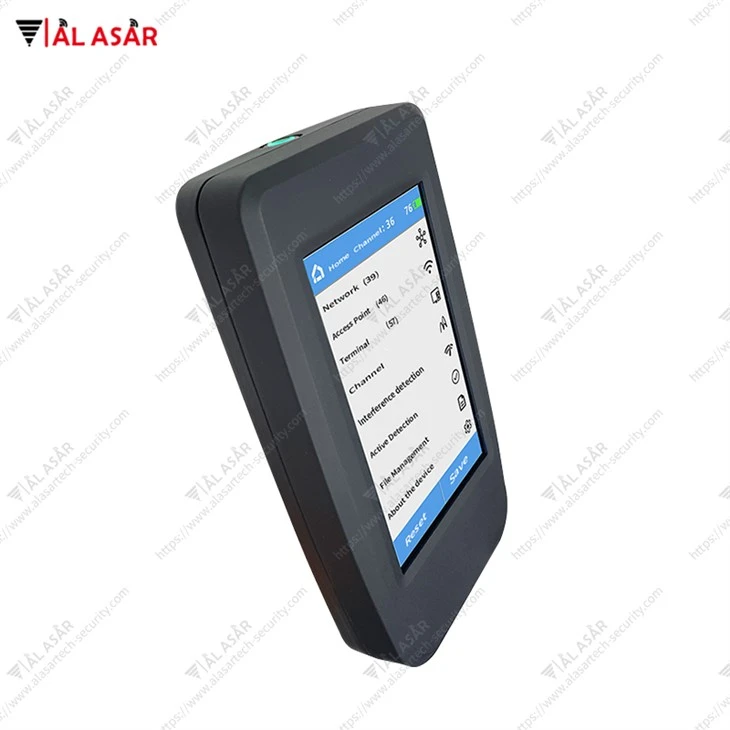

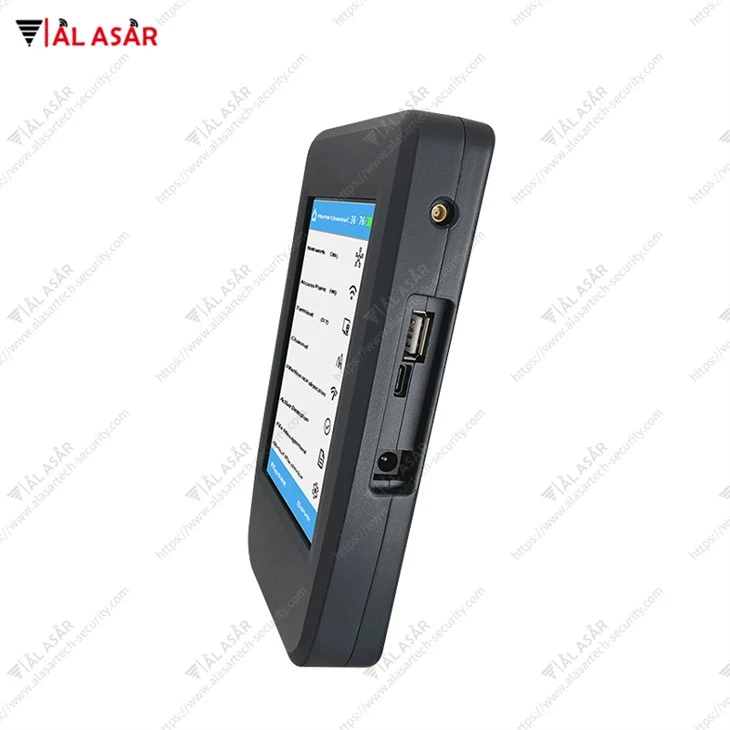

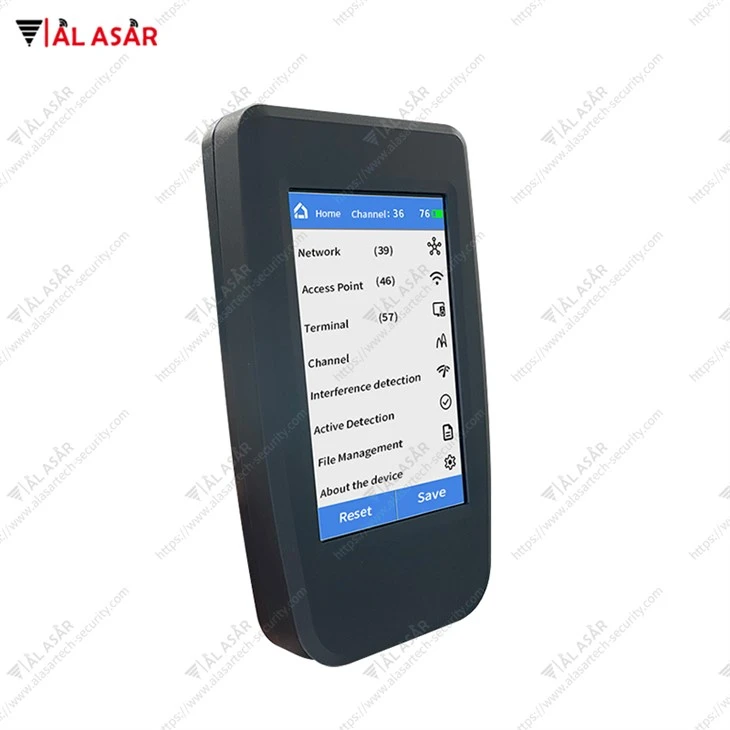

WiFi keskkonna turvakontrolli seadmed on seade, mis on välja töötatud juhtmevabade signaalide analüüsimiseks ja WIFI terminaliseadmete (nt mobiiltelefonid, arvutid ja juhtmevabad kaamerad) täpseks asukoha määramiseks.

Süsteem võtab vastu mobiiltelefoni traadita pääsupunktiga suhtlemisel edastatavad traadita signaalid, demoduleerib ja analüüsib sihtsignaali ning analüüsib ja teeb kokkuvõtte ümbritsevatest traadita side signaalidest. Samal ajal saab sihtmärki täpselt määrata, mõõtes WIFI-terminali traadita signaali tugevust. Samuti toetab see sihtmärgiks oleva traadita signaali vastu suunatud häirete vastumeetmeid, et takistada selle tavapärast võrgutegevust.



Tehnilised parameetrid

Üksus	Parameeter
Signaali formaat	IEEE 802.11a/b/g/n/ac/ax protokollid (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Traadita kanal	2.4G: 1-13 5G: kanalid, mis vastavad CN traadita sagedusriba standarditele
Bluetoothi ​​standardid	BR/EDR BLE, tugiprotokolli versioon 4.0–5.2
Tundlikkuse vastuvõtmine	-90 dBm
Katvus	Sisseehitatud{0}}antenn > 50 meetrit, toetab välist antenni
Skaneerimise kiirus	5 sekundit
Positsioneerimise täpsus	<1 meter
Aku tööiga	8 tundi
Antenni võimendus	Sisseehitatud{0}}antenn 6db, väline antenn on valikuline
Süsteemi riistvara	Kodused integreeritud riistvaraseadmed
Operatsioonisüsteem	Linuxi operatsioonisüsteem
Mõõtmed ja kaal	168 * 95 * 38 mm ; 550 g



Funktsionaalne kirjeldus



1. Toetab klassikalist Bluetoothi ​​tuvastamist ja madala-võimsusega Bluetoothi ​​elektrooniliste seadmete tuvastamist.

2. Saate hankida teavet, nagu Bluetoothi ​​seadme MAC, Bluetoothi ​​tüüp, seadme nimi, seadme kaubamärk, signaali tugevus jne.

3. Toetab Bluetooth-seadmete sihtmärkide tihedat ja täpset positsioneerimist.

4. Toetage 802.11a/b/g/n/ac/ax protokolle (WIFI 3/4/5/6).

5. Toetab sihttegevuse tuvastamist (kuumpunkti tuvastamine toetab erinevat tüüpi WIFI-ruutereid, AP-pääsupunkte, kaasaskantavaid WIFI-pöörduspunkte, pehmeid AP-sid ja mobiilseid levipunkte jne; terminali tuvastamine toetab erinevat tüüpi WIFI-terminale, lauaarvuteid, sülearvuteid, tahvelarvuteid, mobiiltelefone, nutikaid koduseadmeid, WIFI-kaameraid jne).

6. Toetab traadita pääsupunktide skannimist, traadita pääsupunktide MAC tuvastamist, võrgu nime, kanali, signaali tugevust, edastusvõimsust, WIFI versiooni, toetatud kiirust, seadme tootjat jne (sh peidetud levialad).

7.Toetab juhtmevaba terminali seadmete skaneerimist, terminali MAC tuvastamist, signaali tugevust, juurdepääsu olekut, pääsupunkti teavet, tuvastamise teavet jne (kaasa arvatud ühendatud seadmed ja ühendamata seadmed).

8. Toetab WIFI traadita võrgu ühendamist, suudab automaatselt tuvastada sama võrgu mitu pääsupunkti ning seostada topoloogilist seost pääsupunktide ja terminalide vahel.

9.Toetab juurdepääsupunktide ja terminalide läheduspositsioneerimist.

10.Toetab traadita rünnaku käitumise tuvastamist.

11. Toetab vastumeetmeid sihtmärkide vastu 2,4G ja 5G sagedusribades ning toetab vastumeetmeid määratud kanalite vastu.

12.Toetab ajalooliste tuvastamisandmete säilitamist.

13. See toetab skannimisvõimsuse dünaamilist reguleerimist, saab dünaamiliselt reguleerida 10 võimsustaset, filtreerida välja nõrga signaaliga mitte-probleemid ja hõlbustada sihtmärgi otsimist.

14. See toetab peidetud levialade analüüsi, suudab tuvastada peidetud levialasid keskkonnas ja levialadega ühendatud terminalseadmeid ning toetab peidetud levialade tegelike nimede sõelumist.

15.Toetab salvestatud tuvastusandmete ja süsteemipakettide püüdmise andmete allalaadimist ja eksportimist (eksporditud andmed on hõlpsaks vaatamiseks Exceli tabelis).

16.Toetab praeguse traadita keskkonna ja kuumade kohtade kanalite jaotuskaardi lühianalüüsi, et kuvada keskkonnas levivate levialade kanalite hõivatus.

17.Toetab traadita keskkonna aktiivset tuvastamist, mis suudab tuvastada seadme praeguse andmetegevuse.

18.Toetab kindlaksmääratud seadmete või kanalite traadita side andmete hõivamist ja salvestamist.

19. Toetab salvestatud skannimisandmete ja jäädvustatud pakettandmete USB eksporti.



Juhised

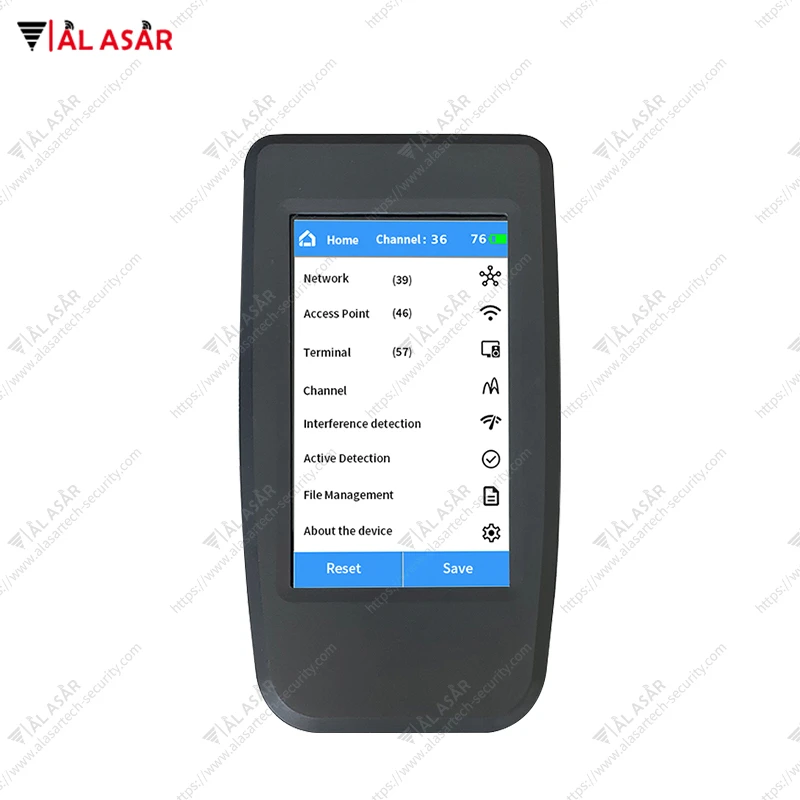

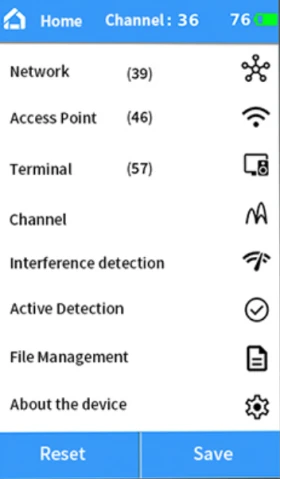

1. Põhiliides

(1) Süsteemi põhiliides on ka süsteemi peamenüü.

(2)Ülemine olekuriba on navigeerimisnupp, praeguse lehe nimi, praegune kanali number ja akutoide.

(3) Klõpsake nuppu"Reset"nuppu süsteemi tööoleku lähtestamiseks.

(4) Klõpsake nuppu"Salvesta"nuppu, et salvestada süsteemi praegune skannimisteave faili.

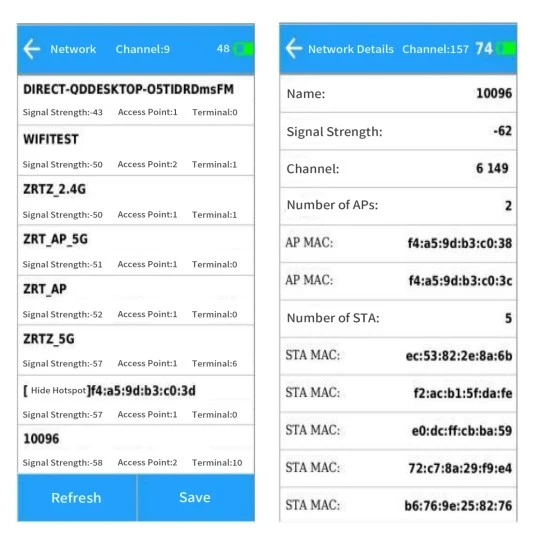

2.Nvõrgustik

(1) Võrkude loendis kuvatakse kogu praegune traadita võrgu teave, sealhulgas võrgu nimi, tugevaim traadita võrgu signaal, võrgu pääsupunktide arv ja võrgu terminalide arv.

(2) Võrgu kohta üksikasjaliku teabe vaatamiseks klõpsake loendi üksusel.

(3) Üksikasjalik teave sisaldab võrgu nime ja võrgus olevate pääsupunktide ja terminalide MAC-aadresse.

(4) Vastava pääsupunkti või terminali üksikasjade lehele minemiseks klõpsake vastavas loendis MAC-aadressi üksust.

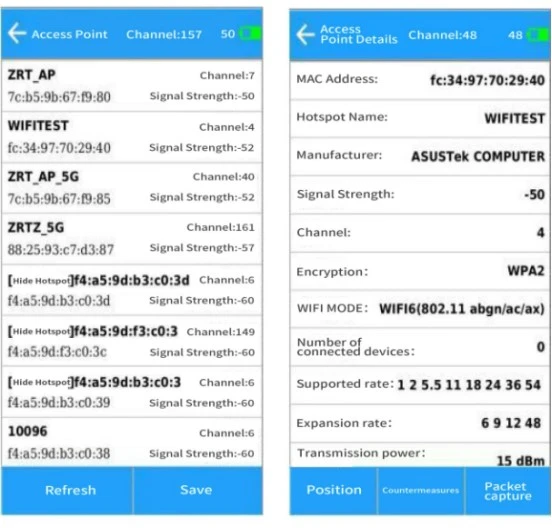

3. Juurdepääsupunkt

(1)"pääsupunkt"loend näitab kogu traadita pääsupunkti teavet (kaasa arvatud peidetud levialad)

(2) Klõpsake"kirje pöörduspunktide loendis" pääsupunkti üksikasjaliku teabe vaatamiseks.

(3) Klõpsake nuppu"nuppu allpool" positsioneerimis-, vastumeetme või pakettide hõivamise operatsioonide algatamiseks praeguse pääsupunkti sihtmärgi juures

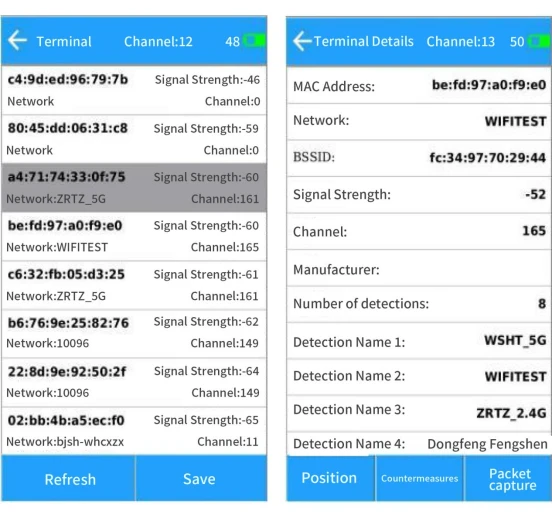

4.Terminal

(1) Terminalide loend näitab teavet kõigi ümbritsevate traadita terminalide kohta (kaasa arvatud ühendamata terminalid).

(2)Hallid loendis on seadmed, mis pole pikka aega olnud aktiivsed.

(3) Ühendamata terminalide puhul, kui need on passiivsed üle 5 minuti, kustutatakse need loendist.

(4) Klõpsake"kirje terminalide loendis"terminali üksikasjaliku teabe vaatamiseks.

(5) Klõpsake nuppu"nuppu allpool"positsioneerimise, vastumeetmete või pakettide hõivamise operatsioonide algatamiseks praegusel terminali sihtmärgil.

(6) Selle leviala nimi, millega sihtterminal on ühendatud, kuvatakse terminali üksikasjade allosas

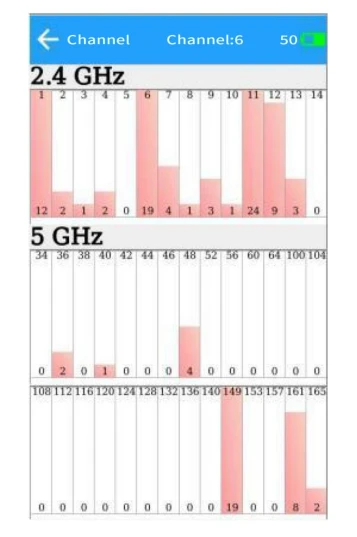

5.Kanal

(1) Kanalite loend näitab WIFI-kanalite kasutamist ümbritsevas traadita keskkonnas. Sealhulgas 2,4G kanalid ja 5G

(2) kanalid.

(3) Kanali number on diagrammi kohal ja kanalil tuvastatud seadmete arv on allpool.

(4) Mida kõrgem on diagrammiriba, seda tihedam on kanal.

(5) Klõpsake"vastav kanaliriba"kanali üksikasjade juurde liikumiseks, et vaadata kanali konkreetse seadme teavet.



6. Häirete tuvastamine

(1) Häirete tuvastamise eesmärk on tuvastada ründekäitumist ümbritsevas traadita keskkonnas, peamiselt selleks, et tuvastada, kas sihtmärk on pahatahtlikult lahti ühendatud.

(2)Kui tuvastatakse, et sihtmärk on sageli lahti ühendatud, võib lugeda, et sihtmärki tõrjutakse kunstlikult.

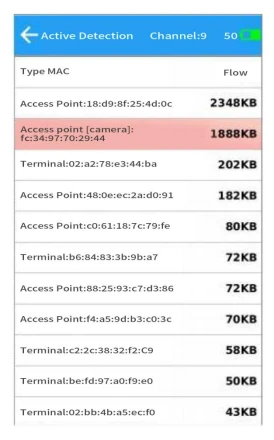

7.Aktiivne tuvastamine

(1) Aktiivne tuvastamine on praegu andmeid edastavate seadmete tuvastamiseks ja WIFI peidetud kaamerate tuvastamiseks.

(2) Kui tuvastatakse, et sihtmärgil on peidetud kaamera omadused, märgitakse see punasega ja annab häire. (Kui kaamera häire tuvastatakse, saate täpsema hinnangu tegemiseks naasta põhiliidesele, lähtestada seadme tuvastamise teave ja seejärel uuesti aktiivset tuvastamist teha.

(3) Kui teatatakse mitmest tuvastamisest, saab kindlaks teha, et sihtmärk on peidetud kaamera.

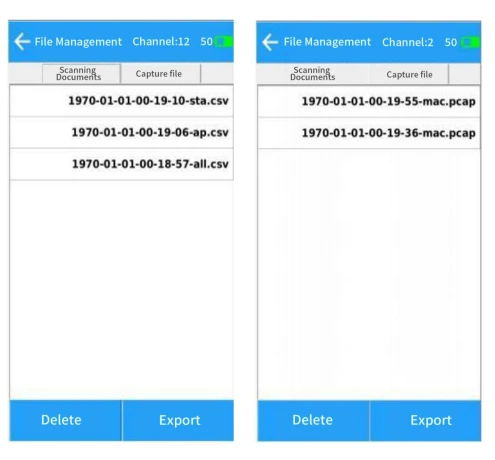

8. Failihaldus

(1) Failihalduse lehel kuvatakse seadmesse salvestatud skannitud failid ja paketthõivefailid. Faile saab kustutada.

(2) Failide eksportimiseks saab ühendada välise USB-ketta (vormindatud kui FAT32) ja eksporditud failid kustutatakse seadmest automaatselt.

(3) (Failinimed, mis lõpevad tähega "kõik" näitavad, et fail sisaldab nii pääsupunktide kui ka terminaliandmete loendeid. "ap" näitab, et see sisaldab ainult pääsupunktide loendeid ja "sta" näitab, et see sisaldab ainult terminalide loendeid.

(4) Teave salvestatakse ka avalehele või võrku, sealhulgas kõik loendid. Teave salvestatakse pääsupunktide loendi lehele, sealhulgas ainult pääsupunkti teave, ja teave salvestatakse terminali lehele, sealhulgas ainult terminalide loendi teave.)

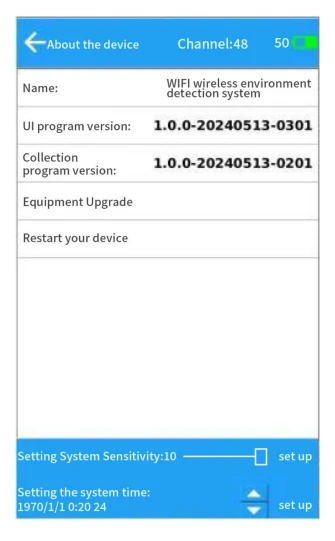

9. Seadme teave

(1) Seadme teabeleht sisaldab seadme tarkvara versiooni numbrit ja seadet saab uuendada või konfigureerida.



Seadme uuendamine:

Vormindage USB-draiv FAT32-ks, nimetage täienduspakett ümber update.bin-iks ja asetage see USB-draivi juurkataloogi.

Pärast USB-draivi ühendamist klõpsake nuppu Seadme uuendamine. Pärast automaatse versiooniuuenduse lõpuleviimist avaneb uuenduse lõpuleviimise liides.

Ühendage USB-draiv lahti ja klõpsake uuendamise lõpuleviimiseks nuppu Taaskäivita seade.

Süsteemi tundlikkuse määramine:

Pärast süsteemi skannimise tuvastamise tundlikkuse valimist liuguri kaudu klõpsake tagaküljel nuppu Määra. (Mida väiksem on tundlikkus, seda väiksem on süsteemi tuvastamise ulatus)

Määra süsteemi aeg:

Pärast ajaribal vastava üksuse klõpsamist valige see tagaküljel asuva reguleerimisnupu kaudu. Seejärel klõpsake seadistamiseks nuppu Määra.

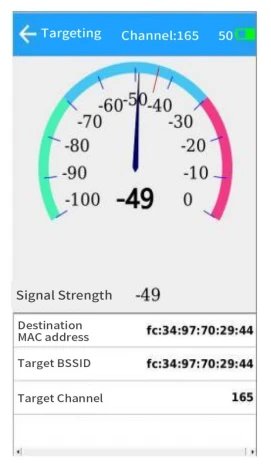

10.Sihtmärgi positsioneerimine

(1) Pärast sihtmärgi asukoha määramist pöörduspunkti üksikasjade või terminali üksikasjade lehel hüppab positsioneerimisleht.

(2) Diagrammikursor on sihtmärgi praegune signaalitugevus. -100 on kõige kaugem kaugus ja 0 on lähim kaugus.

(3) Samal ajal antakse vastavalt sihtsignaali tugevusele erinevad heliviipade sagedused. (Pöörduspunkti positsioneerimisväärtus on sujuvam. Kui pääsupunkt ei teata, väljuge positsioneerimisest ja-skannige pääsupunkti teave uuesti. Pöörduspunkt võib olla töökanalit vahetanud.

(4) Terminali sihtmärgi positsioneerimiseks, kui sihtmärk on aktiivne, on positsioneerimisväärtus sujuv. Kui sihtmärk on passiivne, on väärtus üldiselt katkendlik.)

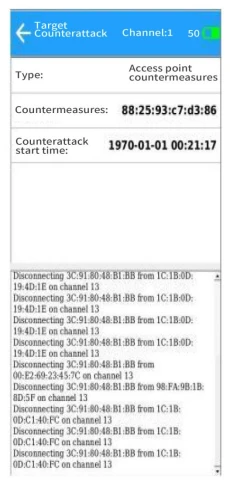

11. Sihtloendur

(1) Pärast vastumeetme algatamist pääsupunkti üksikasjade või terminali üksikasjade lehel sihtmärgi vastu suunatakse vastumeetmete leht ümber.

(2) Vastumeetme olekuteave on lehe allosas ja kuvatakse praeguse eduka vastumeetme seadme MAC-aadress.

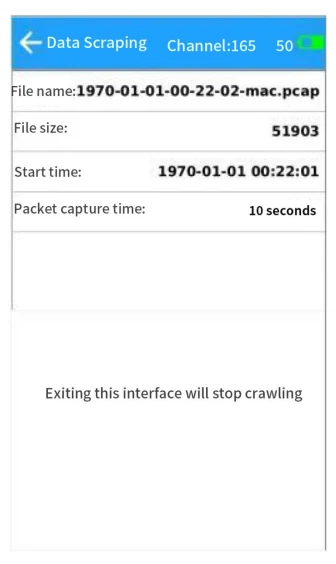

12.Sihtmärgi haaramine

(1)Pärast paketihõive algatamist pääsupunkti üksikasjade või terminali üksikasjade lehel sihtmärgi jaoks hüppab püüdmisleht.

(2) Andmehõivevorming on 802.11 õhuliidese traadita kaadri andmed, mis on salvestatud pcap-vormingus, mida saab eksportida USB-mälupulga kaudu ja importida vaatamiseks analüüsitarkvarasse (nt traathai).



13. Välise suundantenni kasutamine

Seadmel on integreeritud mitmesuunaline antenn. Täpse positsioneerimise tegemisel toetab seade väliseid suundantenne.



14.Seadme laadimine

Seadet laetakse 12V laadijaga. Originaallaadija laadimisvõimsus on 12W. Laadimise ajal põleb laadijal punane tuli ja kui see on täis laetud, siis roheliselt.
