Ülevaade
Vangla pindala on kokku 92 000 ruutmeetrit, pikkus idast läände 460 meetrit ja põhjast lõunasse 200 meetrit. Idapoolse aia taga on mägi. Mäe tipus on GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G tugijaamad ja tugijaam on aiast sirgjoon. Kaugus on umbes 500 meetrit ja teised tugijaamad on vanglast suhteliselt kaugel ja signaal on nõrk. Kaetud sidesignaalid on GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
üldine disain
1. vangla signaali segaja varjestuskaitse meetod
1) Suure võimsusega veekindlat IP kaugjuhtimispulti 5g Mobiiltelefoni segajat AAT-HPJ8-5G üheribalist hosti kasutatakse vastava suunaantenniga ja omnidirectional antenni kasutatakse peamiselt suure pindalaga varjestuskatteks;
2) Kasutage väikese võimsusega mitmesageduslikku võimsust reguleeritavat mobiilisignaali Jammerseadmeid AAT-JPA-8H-10W, et täiendada ja tugevdada mõningaid defektseid varjestuslekkepunkte eespool nimetatud suure võimsusega varjestuses.
2. Antennide valiku põhimõte
1) Selleks, et vähendada mõju ümbritsevale sisemusele, eriti vangla servapiirkonnas, kasutatakse üldjuhul suunaantenni;
2) Vangla teistes piirkondades kasutatakse varjestusala laiendamiseks üldjuhul mitmesuunalisi antenne;
3) Vastavalt erinevale varjestusvahemikule, nurgale, kõrgusele, pikkusele ja laiusele jne, antenni püstitamise kõrgusele ja muudele teguritele, valige mõistlikult vertikaalne ja horisontaalne kiirgusmuster ning tehnilised parameetrid, nagu antenni võimendus ja kalle.
3. Antenni erektsiooniasendi valik
1) arvestage, et varjestatud antenni kiirgussuund efektiivvahemikus on võimalikult kooskõlas tugijaama kiirgussuunaga;
2) Kasutage täielikult ära kohapealse maastiku ja hoonete takistusi, et õigesti valida antenni mustriparameetrid ja vähendada häireid välismaailmas.
4. telefoni signaali segaja Väljundvõimsuse silumine
Reguleerige varjestusvõimsust mõistlikult vastavalt stseeni tegelikule signaalitugevusele ja kvaliteedile, et tagada varjestusefekt, ning püüdke seda teatud koondamise alusel võimalikult palju tasakaalustada.
5. Väljundsagedusriba ja spektri konfiguratsioon
Vastavalt saidi tegelikule sagedusalale ja sageduspunktile võetakse vastu kitsariba ja lairiba kombinatsioon. Peamised punktid on tugevad signaalid lähimast tugijaamast, mida kaitseb kitsariba amplituud. Amplituud suur ribalaiuse mask.
6. Vangla segaja paindlik kombinatsioon süsteemi moodulitest
1) Peremehe sisemus koosneb erinevatest moodulitest: erinevate sagedusribade mooduleid saab paindlikult valida sama mudeli mudeli mudelis;
2) Host ja antenn on ühendatud 50 oomi kaabliga, antenni saab paigaldada parimasse asendisse ja see on vaba peremehe positsiooni piirangutest;
3) Peremees võib võimsusjagajat kasutada mitme antenni jaotamiseks vastavalt tegelikele vajadustele, säästes peremehe võimsust ja laiendades varjestusvahemikku;
4) Antenn võib kasutada ka kombinaatorit, et ühendada kiirguse jaoks ühe antenni mitme hosti erinevad väljundsignaalid, vähendades antennide arvu ja säästes kulusid.

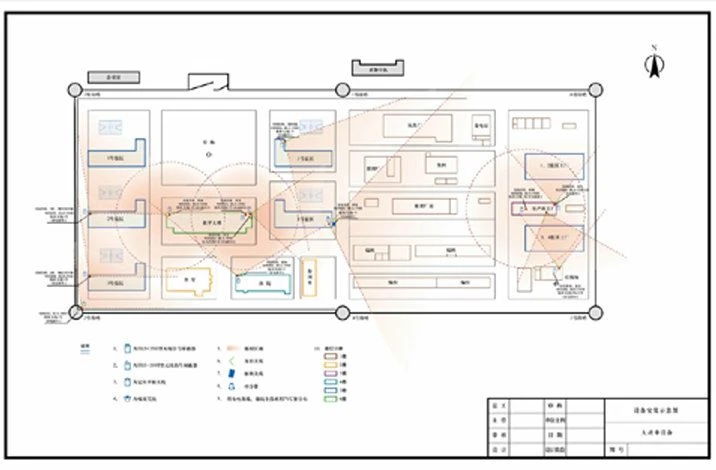

Suure võimsusega segamisseadmete paigaldamise skemaatiline skemaatiline skeem

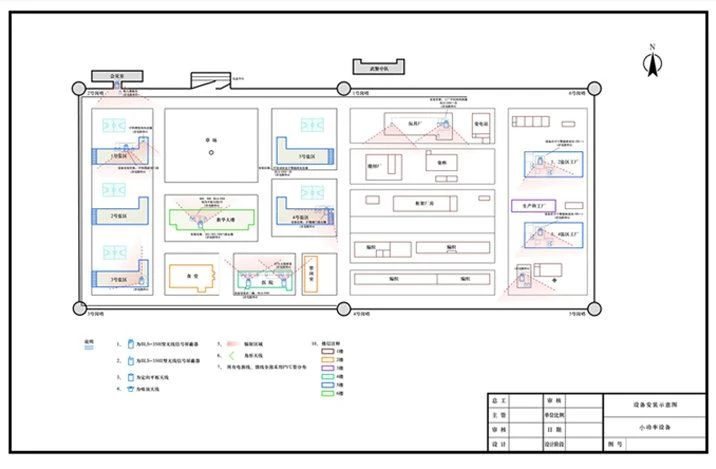

Väiksema võimsusega segajate seadmete paigaldamise skemaatiline skemaatiline skemaatiline skeem
