Elektrilise jõudluse näitajad:
|
Indeks |
Parameeter |
|
Töösagedus |
2400-2500MHz |
|
Väljund CW küllastunud võimsus |
Suurem kui 30W või võrdne (45dBm) |
|
- riba võimenduses tasapinnaline |
Vähem või võrdne 1,5dB |
|
Töövool |
Vähem või võrdne 3,5A -ga |
|
Väljund vswr |
Vähem või võrdne 2,6 |
|
Rämpsu mahasurumine |
Suurem kui 65dbc või võrdne |
|
Harmooniline mahasurumine |
Suurem või võrdne -8dbc |
|
RF -väljundi liides |
Sam - f |
|
28 V toiteallika liides |
Sööda - läbi maandusplaadiga kondensaatori / punase - mustad juhtmed |
|
VCC toiteallikas |
DC: 27-30 V |
|
VCC maksimaalne pinge |
+30V |
|
Mõõde ilma pistikuta |
96 × 53 × 20 mm |
|
Ümbritsev temperatuur |
-20oC~+55oC |
|
Paigaldusmeetod |
Radiaator tuleb paigaldada võimendi testimiseks |

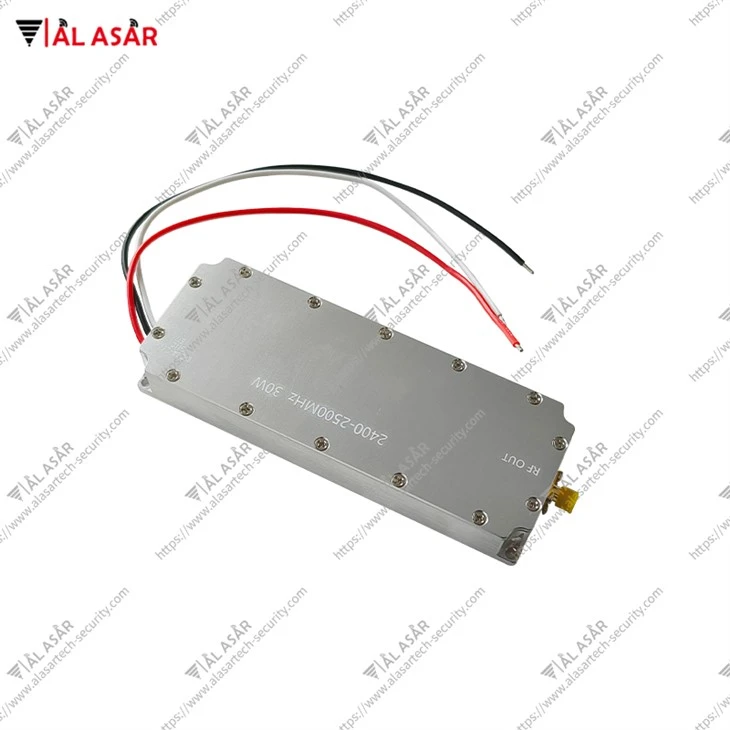

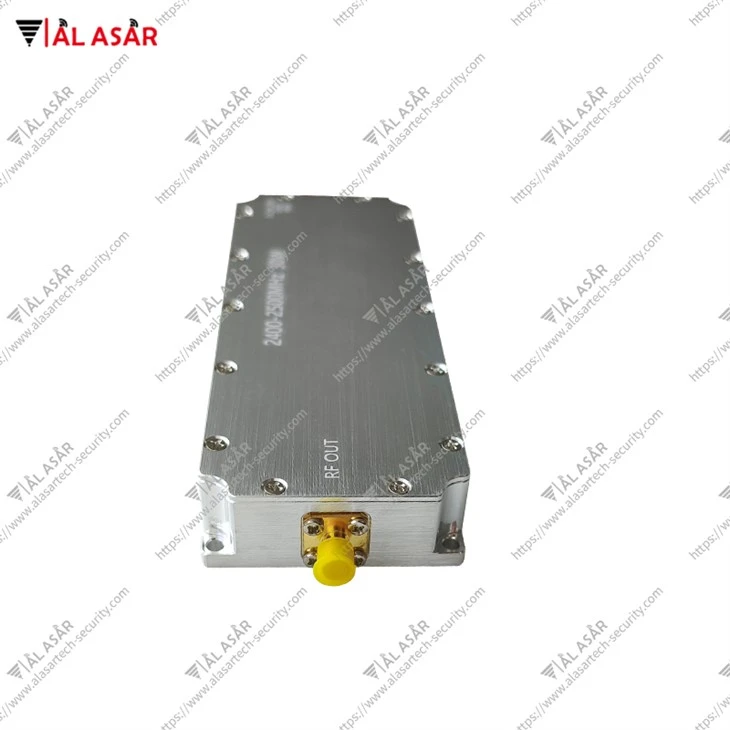

Välimisstruktuur järgmisena:
