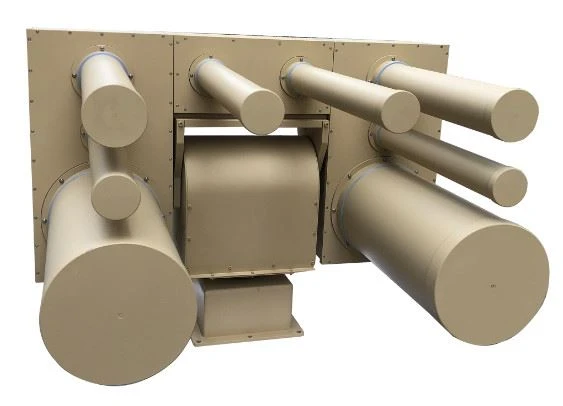

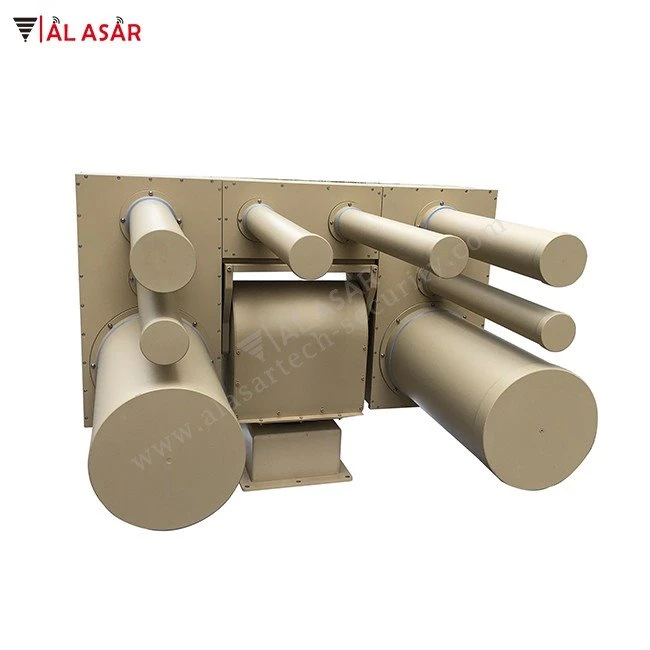

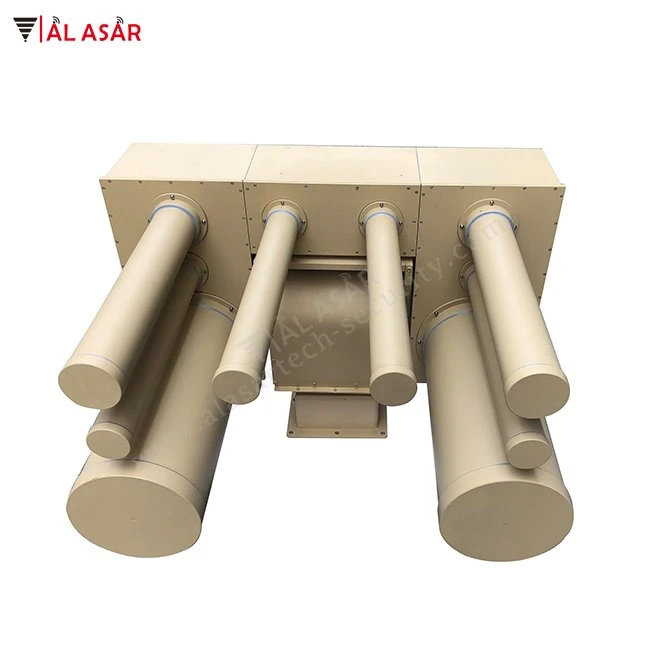

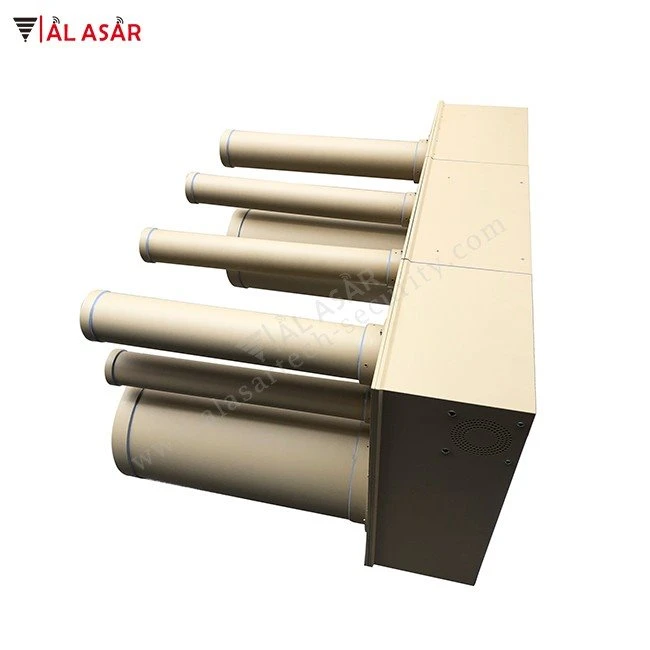

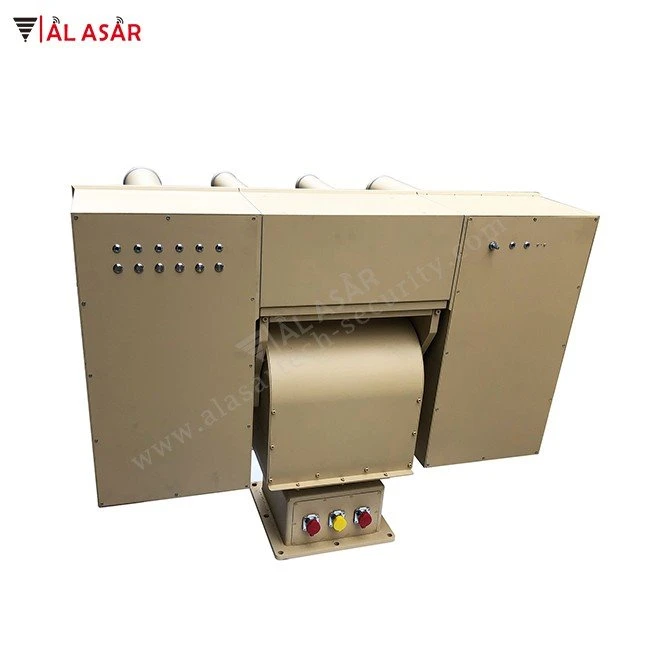

5 km droonikaitsesüsteem

Toote tutvustus

Droonikaitsesüsteem: sisaldab peamiselt sõidukite modifitseerimist, kuvari juhtimissüsteemi, UAV DRONE passiivset varajase hoiatamise ja avastamise süsteemi, UAV DRONE aktiivset radarituvastussüsteemi, täppissuunalist segamissüsteemi, mitmesuunalist aktiivset kaitsesüsteemi, fotoelektrilist tuvastamis- ja jälgimissüsteemi, UAV DRONE kaasaskantavat segamisseadet, Sõiduki-paigaldatud toitesüsteem koosneb konkreetselt sõidukist, luureantenni massiivist, luurejuhtimisseadmest, kuvari juhtterminalist, häireantennist, fotoelektrilisest jälgimisseadmest, GPS-ist, häirete paneelist/kallutamisest, sidest seadmed, toitejaotussüsteem ja tugikaablid. Varajase hoiatamise kaugus on suurem kui 5 kilomeetrit või sellega võrdne, häirete kaugus on suurem või võrdne 1,5 kilomeetrit ja varajase hoiatamise jälgimisulatus on 360 kraadi. Süsteemil on aktiivne kaitsefunktsioon. Elektromagnetiliste summutussignaalide edastamisega moodustub tuumiku piirkonda summutuskaitsetsoon, mis takistab automaatselt droonide sisenemist kaitsetsooni, et saavutada aktiivse kaitse eesmärk.

The main functions of the vehicle-mounted UAV DRONE countermeasure system include radar search and detection, photoelectric tracking and recognition, countermeasures, integrated communication, etc.: Radar search and detection: Ka band, horizontal 360 degrees / elevation angle ± 90 degrees, for 010 kilometers Active detection and scanning of low, small and slow targets; photoelectric tracking recognition: using active radar detection signals to implement optical tracking of the target, and using laser imaging to identify the target manually or systematically; countermeasure: using fixed equipment (or portable single Military equipment) Interference and interception of targets with potential safety hazards or threats; Command center: For detection, discovery, photoelectric identification, and countermeasures, customized and executed effective linkage plans based on customer needs; Modular design: own RD capabilities, Through the integration of detection radar, photoelectric tracking, countermeasure equipment, etc., a variety of implementation methods such as the computer room, roof or tower fixation, and vehicle-mounted of the command center can be realized to meet the needs of different customers.

Toote funktsioon

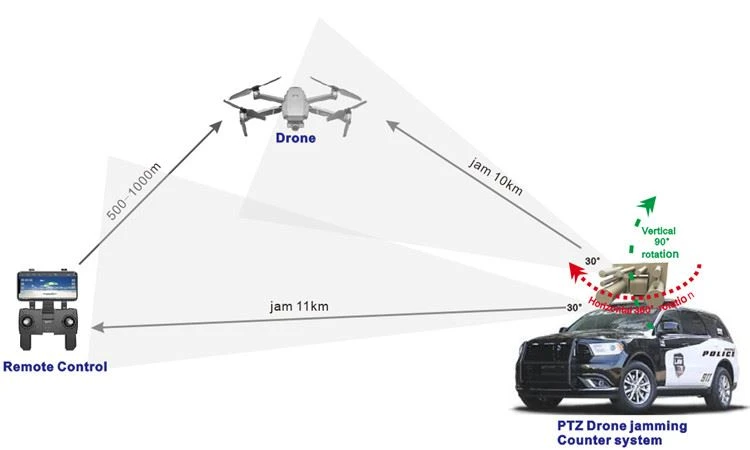

1. Sõiduki-paigaldatud PTZ/fikseeritud UAV DRONE vastumeetmete süsteem hõlmab peamiselt sõiduki muutmist, kuvatarkvara juhtimissüsteemi (või juhtmega juhtimist), täppissuunalist häiresüsteemi, mitmesuunalist aktiivset kaitsesüsteemi, UAV DRONE kaasaskantavat häireseade ja sõiduki toitesüsteem Häireantenn (valikuline radarituvastus, fotoelektriline jälgimisseade), GPS, häirete PTZ, sideseadmed, toitejaotussüsteem ja tugikaablid.

2. Katke 360 ​​kraadi kõikides suundades ja ühe seadme leviraadius võib ulatuda üle 5 kilomeetri

3. Süsteemil on aktiivne kaitsefunktsioon. Elektromagnetiliste summutussignaalide edastamisega moodustub tuumiku piirkonda summutuskaitsetsoon, mis takistab automaatselt UAV-de sisenemist kaitsetsooni, et saavutada aktiivse kaitse eesmärk.

3. sagedust saab kohandada,

4. Järelevalveta seadmed võivad töötada automaatselt, koos kõigi -kaitsevõimalustega kogu päeva

5. Süsteemil peaks olema lihtne paigaldamine, lihtne töö ja automatiseerimine.

6. Häiresignaal GPS, GLONASS, Beidou navigatsioonisignaal ja 2,4G, 5,8G, 5,2G, 433MHz, 915MHz, pildiedastussignaal, sagedushüplemise signaal, kaugjuhtimispuldi signaal.

7. Drooni signaali segaja tootefunktsioon: katkestage kogu drooni ja kontrolleri vaheline side

8. IP-kaugjuhtimispult, toitehäirega, seisva laine häire, temperatuurihäire funktsioon

9. Tarkvara kaugjuhtimispult osutab pöörleva antenni pideva astmelise juhtimise kaudu täpselt õhu sihtmärgile.

10. Seda saab ühendada tuvastusseadmetega, näiteks radariga. Pärast sihtmärgi leidmist juhib see automaatselt plaadimängijat ja lülitab sisse suunatavad elektroonilised häired. Järelevalveta töö 724 tundi.

11. Kogu masin kasutab kuue -seeria alumiiniumisulamist ja soojuse hajumise efekt on suurem kui tavalisel alumiiniumisulamil. Täielikult suletud ja integreeritud konstruktsioon, varustus on vibratsioonivastane-, IP66 veekindel, tolmu-kindel ja soolapritsme{5}}kindel

12. Sõltumatu nupu lüliti lülitab käsitsi sisse/välja iga sagedusriba häiresignaali emissiooni, indikaator näitab olekut ja indikaatori heledus on reguleeritav; tarkvara lülitab kaugjuhtimisega sisse/välja iga sagedusriba häiresignaali emissiooni ning kuvab samaaegselt sisse/välja oleku ja indikaatortule heleduse.

13. Tarkvara kaugjuhtimispult osutab pöörleva antenni pideva astmelise juhtimise kaudu täpselt õhu sihtmärgile.

14. Kogu masin kasutab kuue -seeria alumiiniumisulamist ja soojuse hajumise efekt on suurem kui tavalisel alumiiniumisulamil. Täielikult suletud ja integreeritud konstruktsioon, varustus on vibratsioonivastane-, IP66 veekindel, tolmu-kindel ja soolapritsme{5}}kindel

Toote spetsifikatsioon

Häirete sagedusvahemik ja võimsus (saab valida tavalise sageduse pühkimise või kõrgsageduse{0}}hüplemise):

Juhtsignaali stiil: FHSS (sagedushüplemine)/DSSS (otsejärjestuse hajuspekter)

Juhtsagedus: 433MHz/915MHz/2,4GHz/5,2G/5,8GHz/1,5GHz

Tala laius: horisontaalne 30 kraadi, vertikaalne 30 kraadi

Tööulatus: 5 km või suurem

Toide: AC100-240V/50Hz DC 60V

Energiatarve: 3000 W (max)

Tööaeg: pidev

Mõõtmed: 90 6870cm

Netokaal: 125 kg

Kaitsetase: IP67 veekindel, anti-vibratsiooni-, tolmu-- ja anti-soolapihusti

Süsteem: Toetage juhtme juhtimist või tarkvara juhtimist

Valikuline: radar, fotoelektriline

Niiskus: 5 protsenti - 95 protsenti

Operating Temp: -20ºC - plus 55ºC

Rakendus
Vältida kaugjuhitavate isevalmistatud lõhkekehade aktiveerimist ja peatada terrorirünnakud;
Kaitske lõhkeainete käitlemise eksperte;

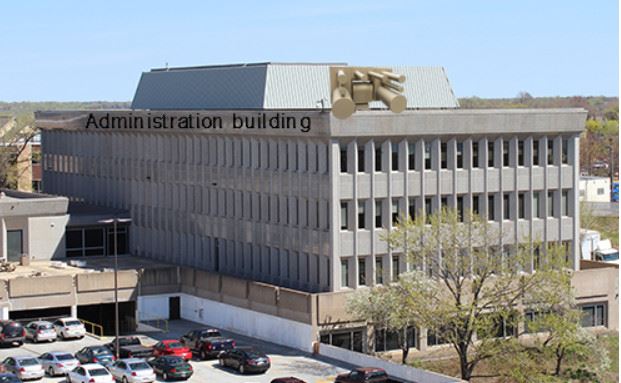

Kaitske olulisi kohti, nagu bussi-/rongijaamad, väljakud, koolid, massikogunemised, staadionid jne; haldushoone, politsei erisõiduk jne.
riskide maandamine ja lõhkeainete eemaldamine kindlaksmääratud kohtades;
Politseid kasutati VVIP-konvoi, ECM-i, narkovastase võitluse, mässuohje jms jaoks.

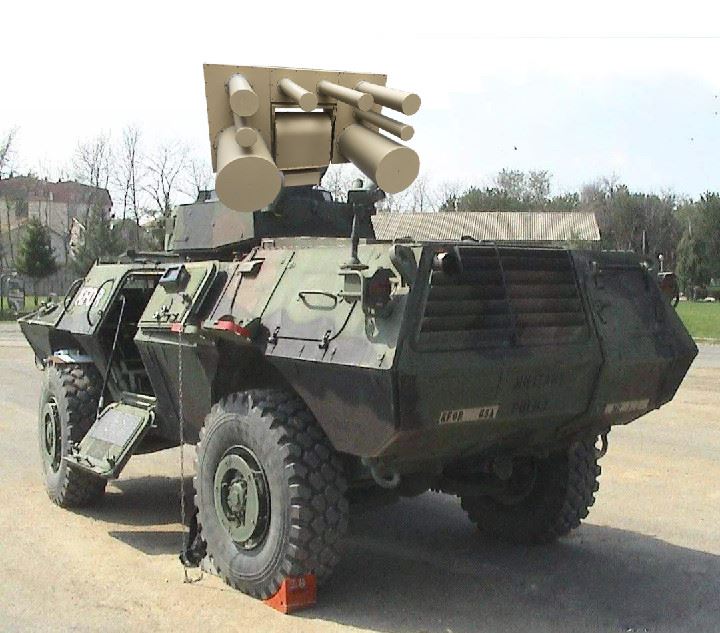

Sõjavägi, mida kasutatakse piirikontrolliks, ECM-iks jne
